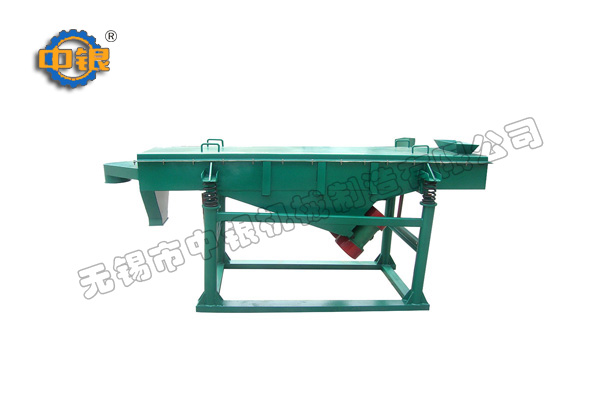

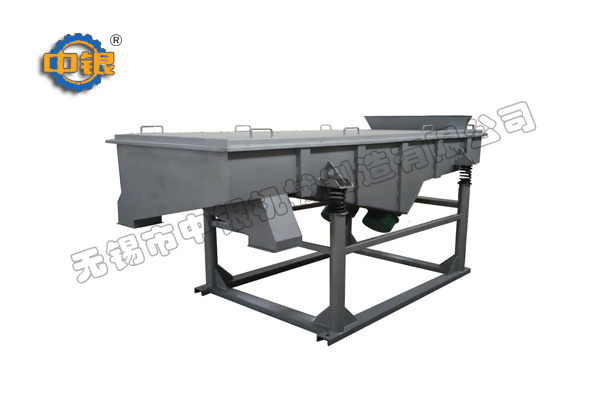

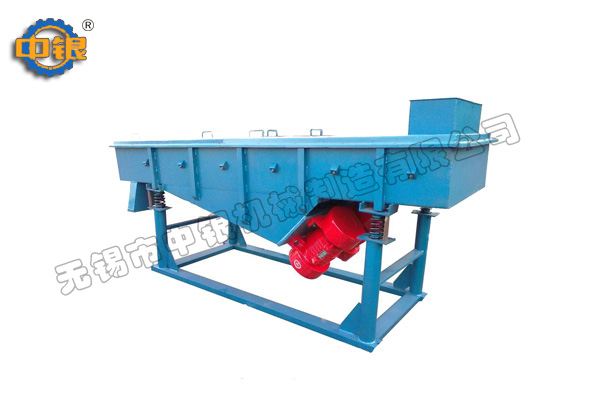

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、 篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、 網架：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分；或者采用鋼制網架（不銹鋼或者碳鋼）
3、 篩網：不銹鋼304優質篩網，防銹防腐蝕。
4、 振動電機
5、 電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、 減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直于地面。
7、 支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

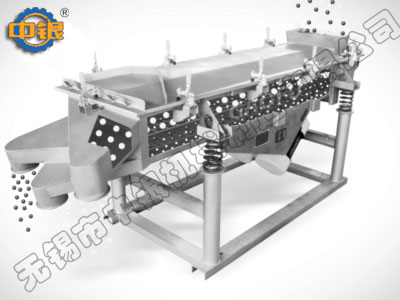

直線振動篩采用優質振動電機做為振動源，本篩機配有兩臺振動電機，工作時兩臺電機偏心塊做相反方向轉動，水平方向兩臺電機合力為零，垂直于電機軸方向形成一合力，電機軸與篩板成一定夾角；合力使物料在篩網上被拋起，同時向前做運動。物料從經給料機均勻地進入篩機的進料口，通過多層不同孔徑篩網產生數種產品和不合格的篩上物、篩下物分別從各自的出口排出。
型號 | 600 | 800 | 1000 | 1200 | 1500 |
篩面直徑(mm) | Φ520 | Φ720 | Φ890 | Φ1090 | Φ1390 |
有效篩面面積(㎡) | 0.21 | 0.40 | 0.62 | 0.93 | 1.52 |
篩孔規格(目/mm) | ＜600目 | ||||
篩網層數 | 1 | ||||
振次 | 1500 | 1500 | 1500 | 1500 | 1500 |
電機功率(kw) | 0.12 | 0.18 | 0.18 | 0.25 | 0.55 |
尺寸(mm) | 740×600×560 | 1010×800×600 | 1200×970×640 | 1430×1170×700 | 1780×1470×760 |
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系
